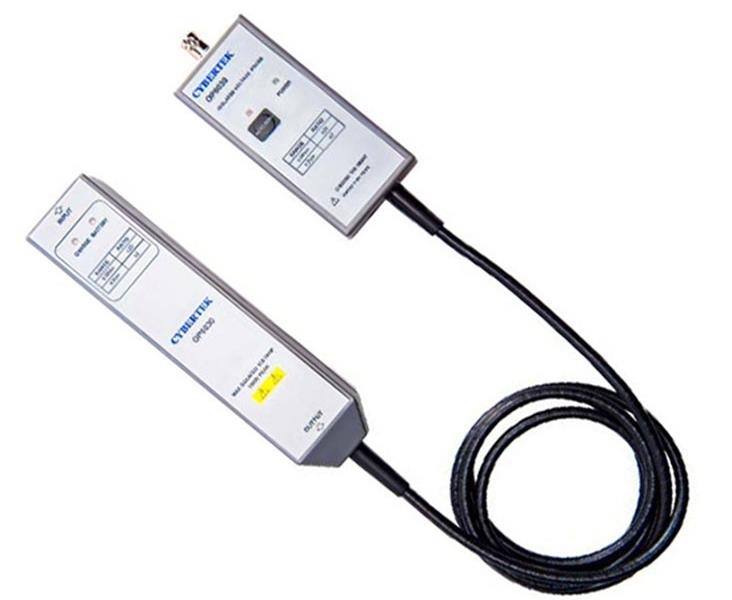

名称：OP6030 (30V/50MHz) 隔离电压探头

OP6030 是一款超高共模抑制比的隔离电压探头。传统的差分探头的共模抑制比在高频段下降很快， 导致准确测量高共模干扰电压下的小电压信号波形（比如测量半桥电路的上管的驱动电压）极其困难。 OP6030 釆用了专利的射频隔离技术，从而在整个工作带宽（50MHz）内具有超高的共模抑制比，可以帮 助我们的客户用很低的成本完成这类挑战性的测量。

产品特点

双量程设计,可测量的差分电压为 30V/3V；

带宽高达 50MHz；

输入输出完全隔离，隔离电压 1500V；

输入端具有较高的输入阻抗和较低的输入电容；

自动调零功能设计；

输出端是标准的 BNC 输出接口，可配合任何厂家示波器。

电气规格

广泛应用

于开关电源﹑电机驱动器、新能源逆变器、变频器、照明电源、变频家电和其它电气功率装 置等的研发、调试或检修工作中；

浮地信号测试；

上桥 MOSFET 栅极驱动信号测量，同样适用于 SIC、GaN 高速驱动波形的测量；

高共模电压情况下的差模小信号测量。
