名称：MDO3系列混合域示波器

3系列 MDO 凭借超大的显示器、提升的低电平信号测量精度以及业内领先的探头性能，为台式示波器树立新标准。3 系列内置独特的真正硬件频谱分析仪，具有出色的射频测试性能和保证的射频技术规格，无论您是测试 IoT 基带设计，还是仅用于简单的 EMI 诊断，均可满足您的需求。

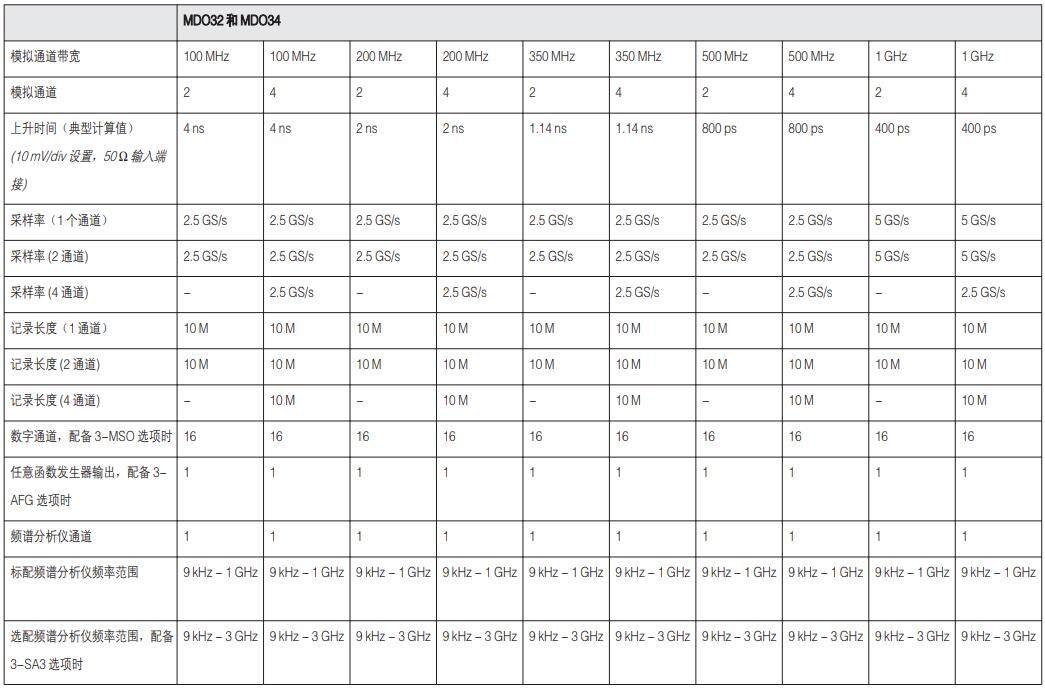

MDO3系列示波器选型参数表

功能特色

分析和测量
显示屏右侧的 Results Bar 结果条可以直接一键进入最常用的分析工具，比如光标、测量、搜索和总线解码结果表。Results Bar 结果条中显示光标、测量和搜索结果标签，而不会影响任何波形查看区域。为增加波形查看区域，可以随时解除及放回结果条。

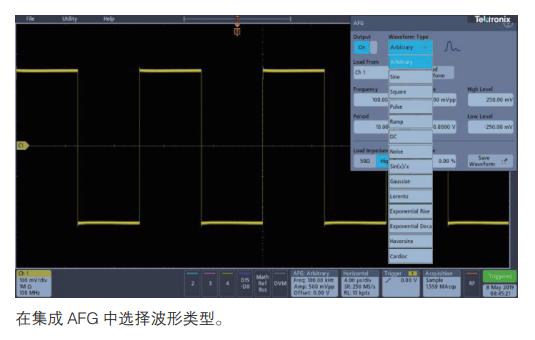

任意函数发生器(选配)
3系列 MDO 可以选配一个集成任意函数发生器(选项3- AFG)，特别适合模拟设计内部的传感器信号，或在信号中增加噪声，执行裕量测试。集成函数发生器提供了高达50MHz的预定义波形，用于正弦波、方波、脉冲波、锯齿波/三角波、直流、噪声、抽样信号(Sinc函数)、高斯白噪声、洛伦兹曲线、指数上升/下降、半正矢曲线和心电图。

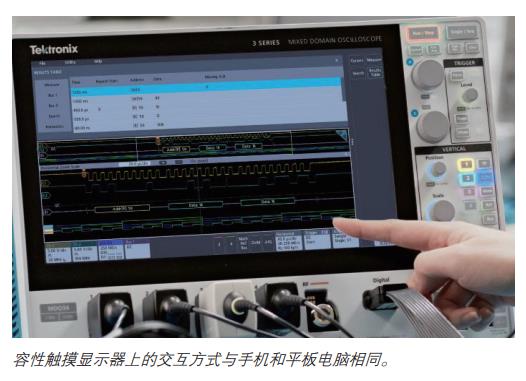

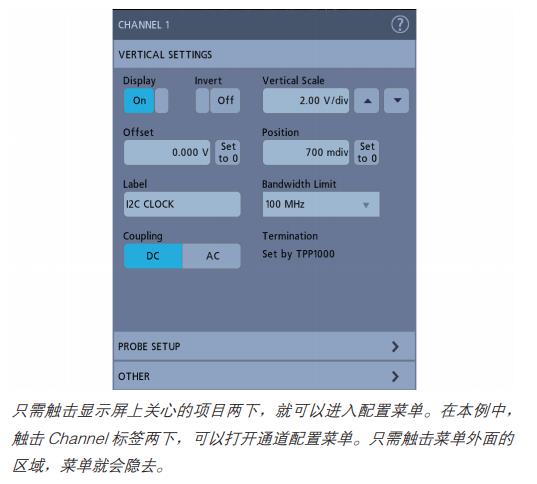

全新的触控交互方式

3系列MDO显示器包括容性触摸屏,提供了真正为触控设计的用户界面。3 系列 MDO 支持您在手机和平板电脑中使用的、希望在触控设备中实现的各种触控操作。左/右或上/下拖动波形，调节水平位置和垂直位置，或卷动缩放视图
使用手势，在水平方向或垂直方向改变标度或进行放大/缩小从右滑出，会出现结果条;从上往下滑，会进入显示屏左上角菜单平滑的、快速响应的前面板控件可以使用熟悉的旋钮和按钮进行调节，可以增加鼠标或键盘作为第三种交互方式。

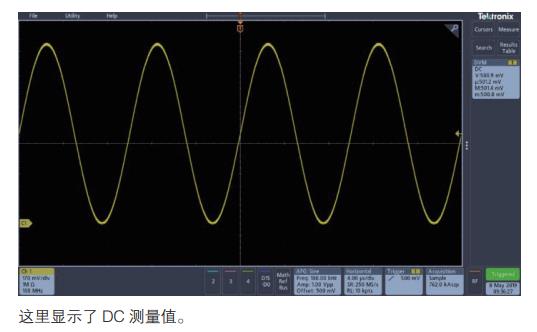

数字电压表(DVM)和频率计数器(注册后免费)
3系列 MDO 有一台集成4位数字电压表(DVM)一台和5位频率计数器。任何模拟输入都可以作为电压表的来源，使用的探头与通用示波器相同。DVM 和频率计数器在任何3系列 MDO上提供，产品注册后就会激活。

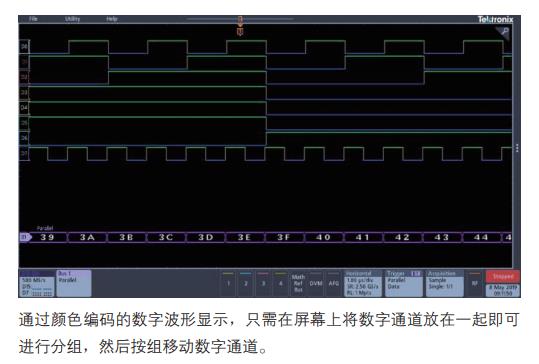

带色码的数字波形显示
用颜色区分的数字轨迹将1显示为绿色，将0显示为蓝色。这种着色方式也被用于数字信道监控器。监控器显示信号是高、是低、还是正在跳变，让通道活动一目了然，不会让没用的数字波形弄乱显示画面。当系统检测到多个跳变时，多重跳变检测硬件会在显示屏上显示一个白边。白边表示通过放大或以更快取样速率采集可提供更多信息。在大多数情况下，通过放大即可揭示出用以前的设置无法查看到的脉冲。如果在尽量放大的情况下仍然出现白边,表示在接下来的采集中增加取样速率将揭示出以前设置所无法采集的更高频信息。

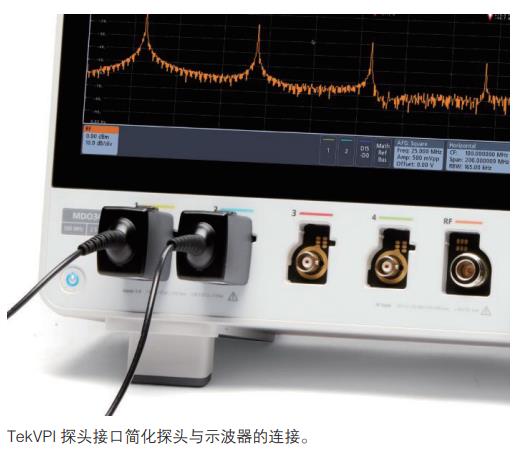

TekVPI 探头接口
TekVPI探头接口确立了探测易用性标准。除这个接口提供的安全可靠的连接外，TekVPI 探头带有状态指示和控件，在相应通道菜单中还有一个探头菜单按钮。这个按钮可以在示波器显示器上启动一个探头菜单,其中包括探头所有相关设置和控制功能。TekVPI接口允许直接连接电流探头，无需单独电源。TekVP|探头可通过USB.GPIB或LAN 远程控制,在ATE环境中提供更加灵活的解决方案。仪器从内部电源为前面板连接器提供了最高 25W的功率。
