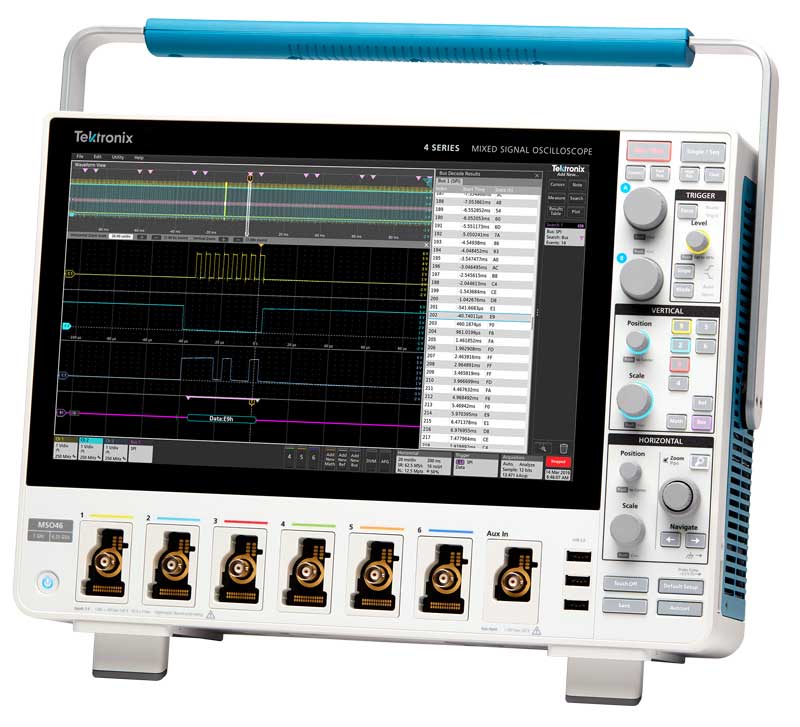

全新4 系列混合信号示波器拥有同类产品中超大的显示和更高的可用通道数，让您在有限的空间获得前所未有的洞察力。全新体验，符合工程师潜意识触摸操作的界面设计。<span font-size:16px;background-color:#ffffff;"="" style="color: rgb(27, 41, 53);">4系列MSO采用与屡获殊荣的 5 系列相同的触摸式用户界面技术，以及同类产品中超大的显示和超高分辨率的显示，打造了示波器全新的操作体验。

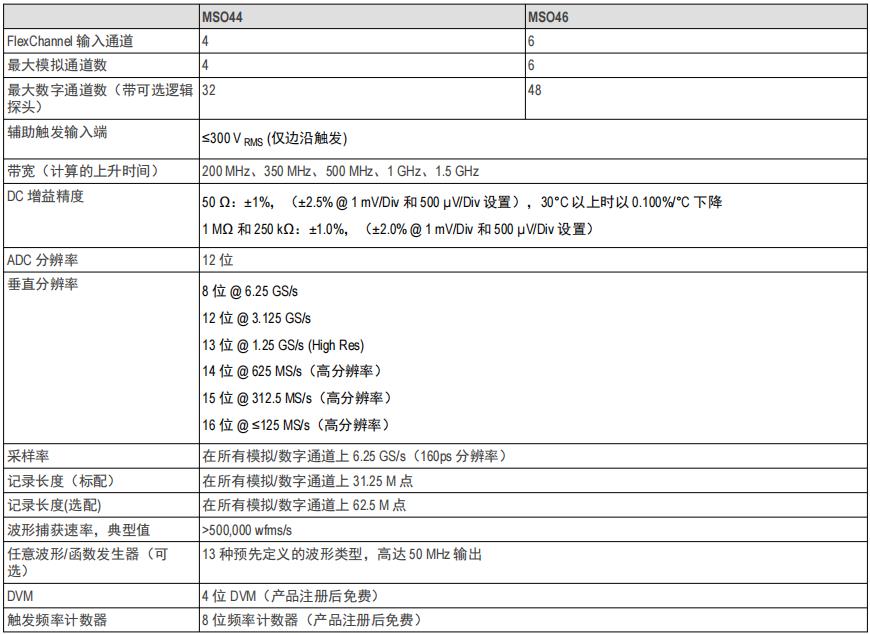

MSO4系列示波器选型参数表
功能特色

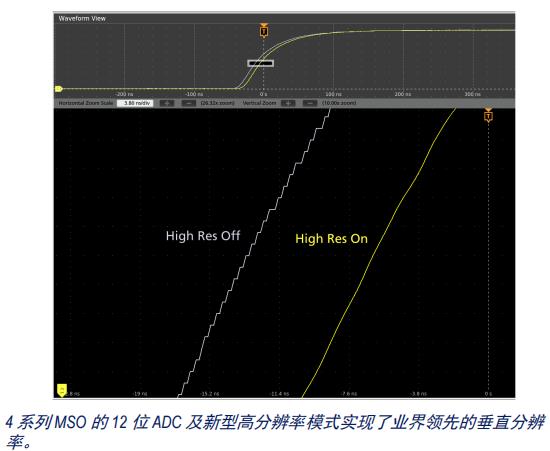

业界领先的垂直分辨率
4 系列 MSO 提供了杰出的性能，可以捕获关注的信号，同时在您需要捕获高幅度信号，而又要查看更小的信号细节时，最大限度地降低了有害噪声的影响。4 系列 MSO 的核心是12 位模数转换器 (ADC)，其提供的垂直分辨率是传统 8 位，ADC 的 16 倍。全新高分辨率模式根据选择的采样率来应用基于硬件的独特有限脉冲响应 (FIR) 滤波器。FIR 滤波器为该采样率保持最大带宽，同时在超过选定采样率的可用带宽时，防止假信号，消除示波器放大器和 ADC 中的噪声。High Res 模式一直提供最低 12 位的垂直分辨率，一直扩展到 ≤125 MS/s 采样率下的16 位垂直分辨率。噪声更低的新型前端放大器进一步改善了 4 系列 MSO 解析精细信号细节的能力。

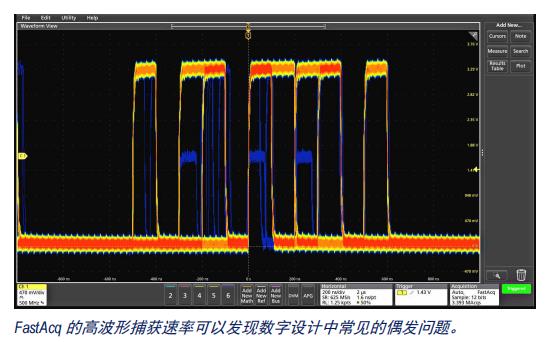

数字荧光技术及 FastAcq™ 高速波形捕获
如果想调试设计问题，首先必须知道存在问题。数字荧光技术及 FastAcq 让您更深入地了解器件的实际运行状况。其快速波形捕获速率（>500,000 个波形/秒）提高了查看数字系统中常见偶发问题的概率，如欠幅脉冲、毛刺、定时问题等。为进一步增强查看偶发事件的能力，辉度等级指明了偶发瞬态信号相对于正常信号特点发生的频次。

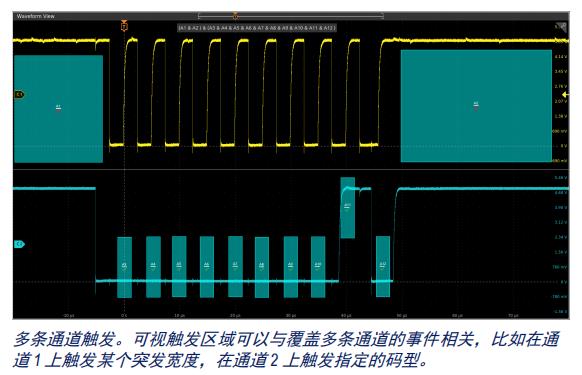

迅速找到关心的信号
找到复杂总线的适当周期可能要用几个小时的时间，来收集和分类数千次采集，找到关心的事件。通过定义触发，隔离所需事件，可以加快调试和分析工作通过仅触发最重要的信号事件，可视触发能够减少捕获量以及手动搜索时的工作量，进而节约数小时时间。您可以在几秒钟或几分钟内，找到关键事件，完成调试和分析工作。可视触发甚至可以用于多条通道，进一步用来调试和排除复杂的系统故障。
变量字体大小
从历史角度看，示波器用户界面的设计采用固定的字体大小，以优化波形和读数的显示。如果所有用户均具有相同的查看偏好，则可很好实现，但这不切实际。用户耗费大量时间盯着屏幕，泰克意识到了这一点。 4 系列 MSO 为用户提供可调字体大小的偏好设置；最小 12 号字，最大 20 号字。调整字体大小时，用户界面动态缩放，因此您可以轻松地选择适用于您的应用的最佳大小。
前所未有的信号查看功能

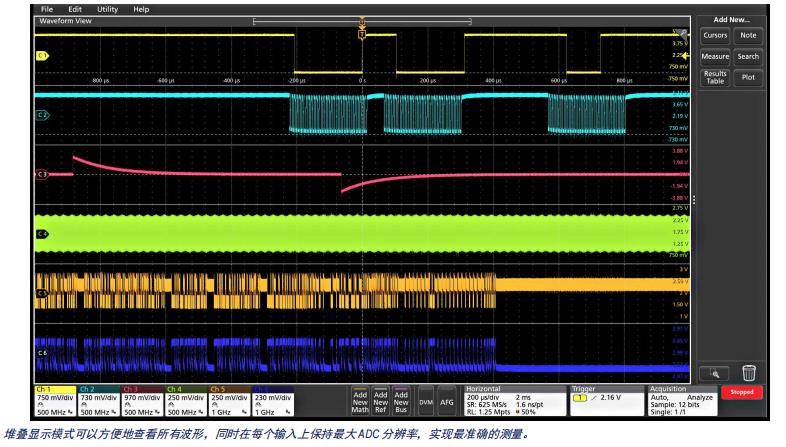

4 系列 MSO 提供超大 13.3 英寸 (338 mm)显示器，领先同类产品。这些显示器还具有极高的分辨率，支持全高清分辨率(1920 x 1080)，可以一次查看多个信号，为关键读数和分析提供充足的空间。4 系列 MSO 提供了颠覆式的全新堆叠显示模式。以往，示波器会把所有波形重叠在相同的刻度内。

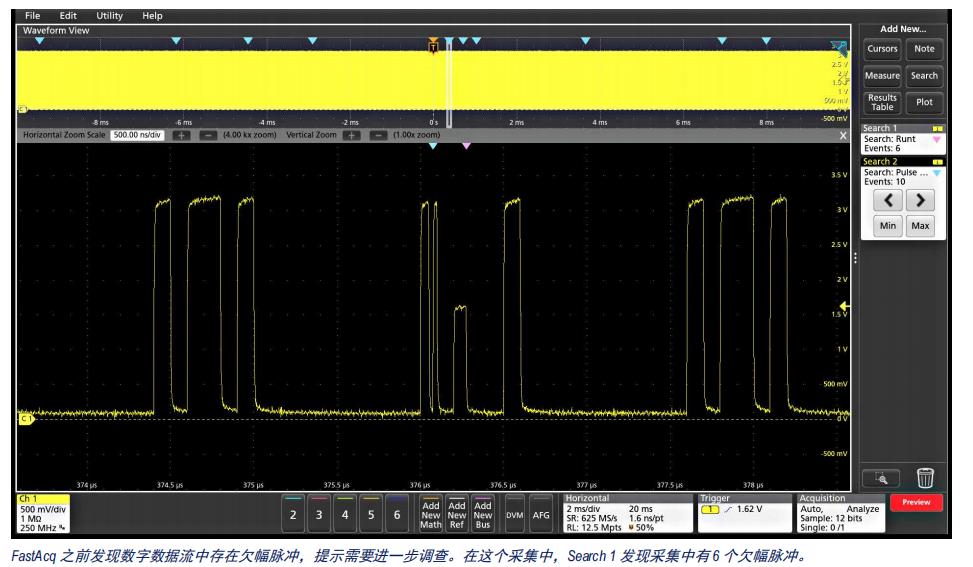

导航和搜索
如果没有适当的搜索工具，在长波形记录中找到对应的事件可能会耗费大量的时间。当今记录长度内含几百万数据点，定位事件可能要滚动几千屏的信号活动。4 系列 MSO 通过新型 Wave Inspector® 控制功能，提供了业界内更完善的搜索和波形导航功能。这些控制功能加快了记录平移和放大速度。由于独特的应力感应系统，您可以在几秒钟内，从记录一端移到另一端。您也可以在显示屏上使用直观的拖放和缩放手势，调查长记录中关心的区域。
行业应用
