名称：MDO4000C系列混合域示波器

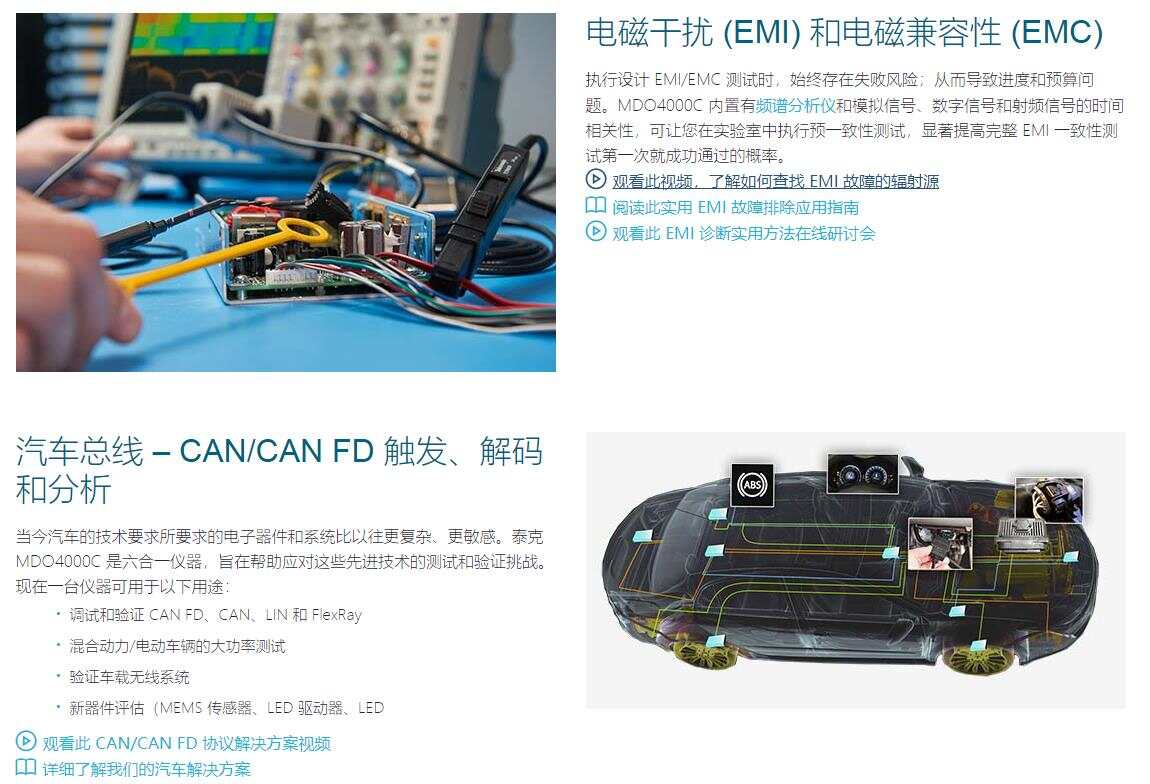

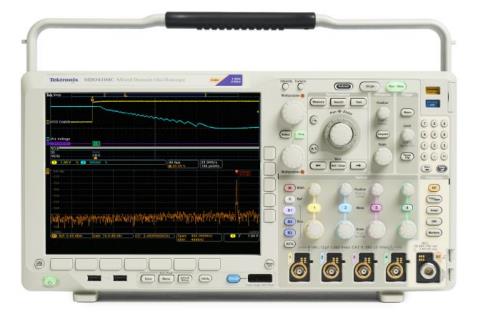

<span font-size:16px;background-color:#ffffff;"="" style="color: rgb(27, 41, 53);">MDO4000C系列是功能强大的混合域示波器，可以量身定制的、可以全面升级的六合一集成示波器，同步查看模拟信号、数字信号和 RF 信号推出世界上性能最高的六合一集成示波器，包括频谱分析仪、任意波形/函数发生器、逻辑分析仪、协议分析仪和 DVM /频率计数器。MDO4000C 系列为迅速高效地解决最棘手的嵌入式设计挑战提供了所需的性能。在配备集成频谱分析仪时，它是唯一提供同时同步采集模拟信号、数字信号和频谱信号的仪器，特别适合采用无线通信技术(IoT)及进行 EMI 调试。 MDO4000C 全面可以定制，全面可以升级，因此您可以现在、也可以以后增加所需的仪器。

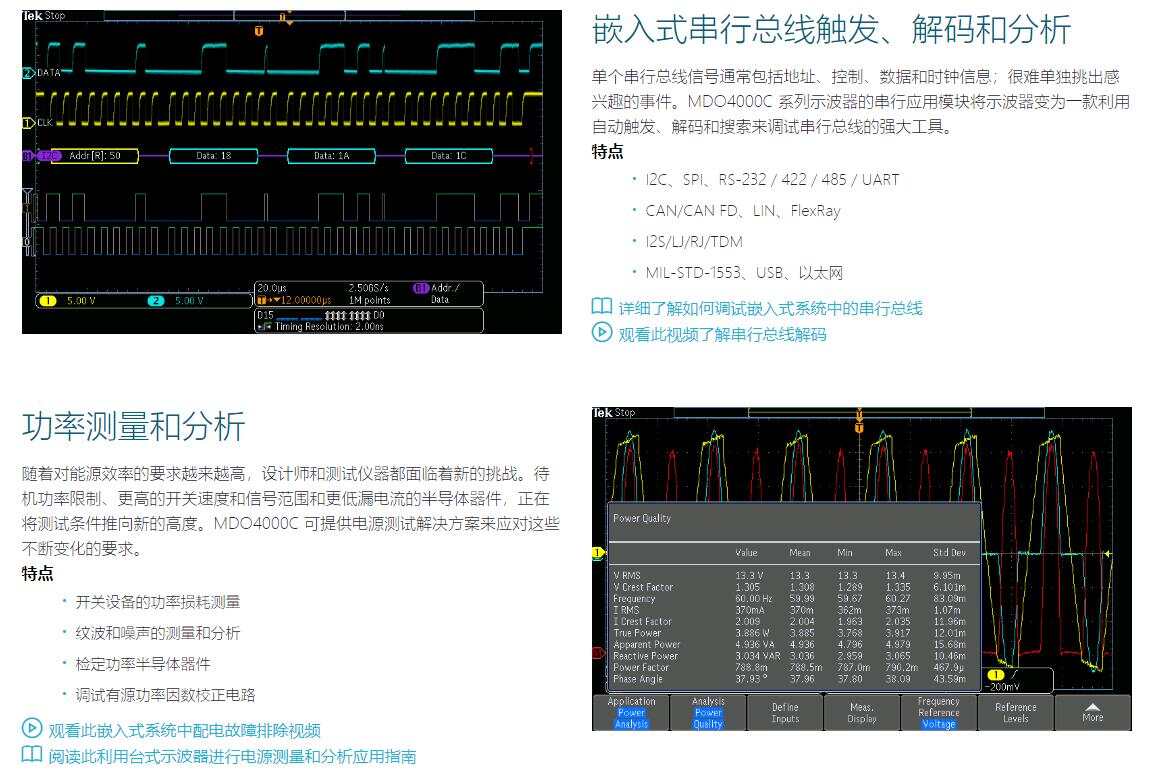

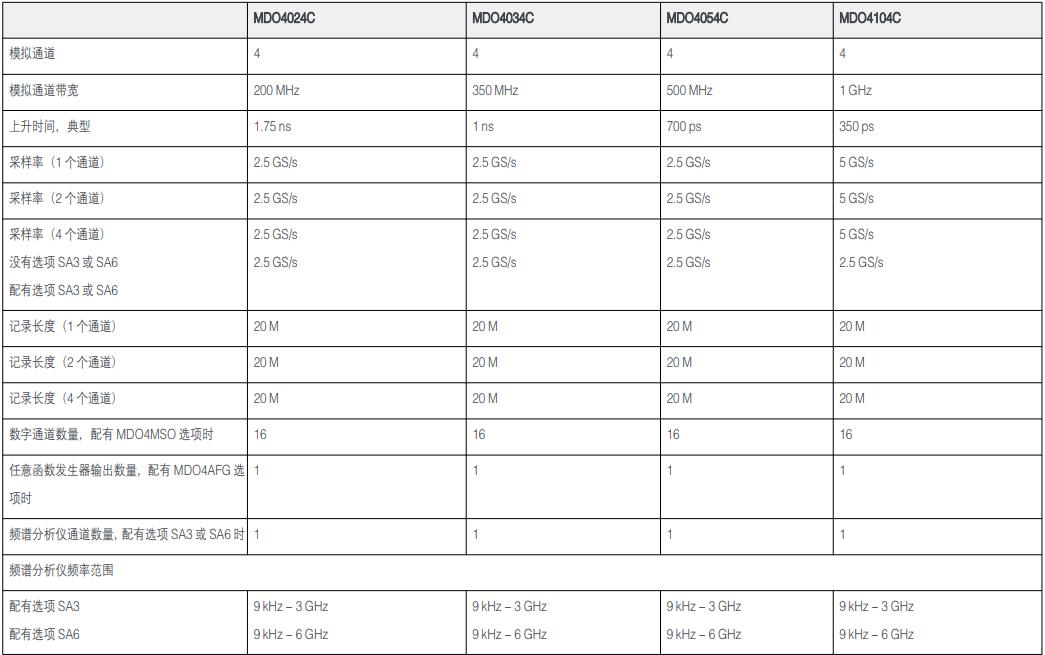

MDO4000C系列示波器选型参数表

功能特色

超宽的捕获带宽

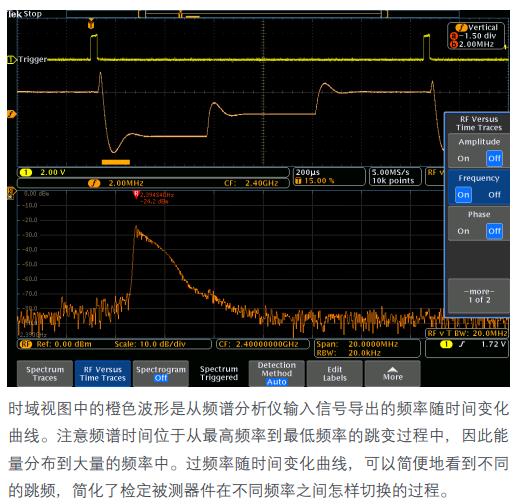

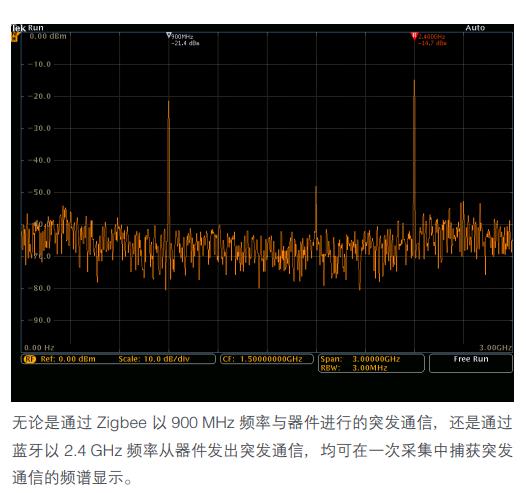

当今无线通信明显随时间变化，它们采用 完善的数字调制方式，通常采用涉及输出突发的传输技术。同 时这些调制方案的带宽也可能非常宽。传统的扫描或步进式 频谱分析仪对于查看这些类型的信号能力非常有限，因为它们 一次只能看到这些的频谱的一小部分。 一次采集所需的频谱量称为捕获带宽。传统频谱分析仪以扫 描或步进方式完成捕获带宽，在所需的频宽范围内建立所请求 的图像。因此，当频谱分析仪采集频谱的一个部分时，所关心 的事件可能正在频谱的另一个部分内发生。如今市面上的大 多数频谱分析仪的捕获带宽为 10 MHz，有时会采用昂贵的选 件将其扩展为 20 MHz、40 MHz，在某些情况下甚至达到 160 MHz。

智能高效标记

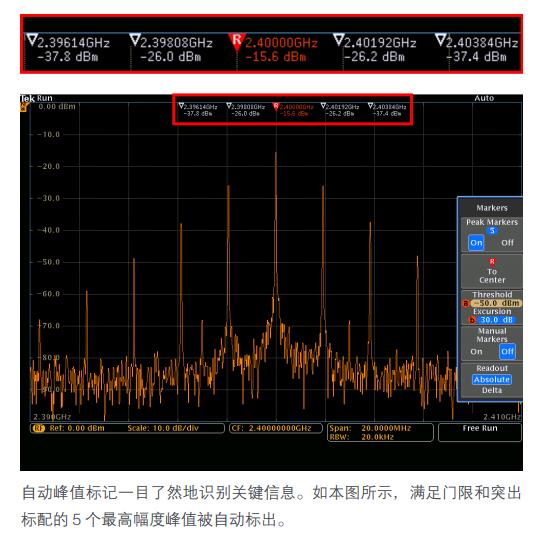

在传统的频谱分析仪中，为了标识所有关心 的峰值而打开和放置足够的标记可能会非常费事 。 MDO4000C 系列自动把标记放在峰值上，指明每个峰值的频 率和幅度，提高了这个过程的效率。用户可以调节用来确定什 么是峰值的标配。 最高幅度峰值称为参考标记，显示为红色。标记读数可以在绝 对值和增量读数之间切换。在选择 Delta 时，标记读数显示每 个峰值距参考标记的相对频率和相对幅度。 同时还提供两个手动标记，用于测量频谱的非峰值部分。启用 后，参考标记即附加在其中一个手动标记上，允许在频谱中的 任何位置进行增量测量。除了频率和幅度以外，手动标记读数 包括噪声密度和相噪读数，具体取决于选择的是绝对值还是增 量读数。“到中心的参考标记 (Reference Marker to Center)” 功能可以立即把参考标记所指示的频率移动到中心频率。

数字电压表(DVM)和频率计数器

MDO4000C 包含集成 4 位数字电压表 (DVM)和 5 位频率计 数器。任何模拟输入都可以作为电压表的来源，使用的探头与 通用示波器相同。易于读取的显示画面以数字方式和图形方 式表示变化的测量值。显示画面还显示测量的最小值、最大值 和平均值，以及之前五秒时间间隔内测量值的范围。 任何 MDO4000C 上都有 DVM 和频率计数器，会在注册产品时激 活。 显示直流测试，包括 5 秒时间变化内的最大值、最小值和平均电压值。 同时显示波形的频率。 MDO4000C 系列平台 MDO4000C 系列专业设计，让您的工作更轻松。超大高分辨率显示器能 够显示复杂的信号细节。专用的前面板控件能够简化操作。前面板上有 两个 USB 主控端口，可以将屏幕图、仪器设置和波形数据方便地传送到 U 盘中。 超大高分辨率显示器 – MDO4000C 系列拥有 10.4 英寸(264 毫米)高亮度 LED 背灯 XGA 彩色显示器，可以查看细小的信号。

数字荧光技术，采用 FastAcq®高速波形捕获

如果想调试设 计问题，首先必须知道存在问题。每个设计工程师都要用大量 的时间查找电路中的问题，如果没有合适的调试工具，这项任 务耗时长、非常麻烦。 数字荧光技术及 FastAcq 让您更深入地了解器件的实际运行 状况。 由于其快速波形捕获速率（>340,000 wfms/s），您可 以以很高的概率迅速查看数字系统中常见的偶发问题：如欠幅 脉冲、毛刺、定时问题、等等。
