名称：IT8600系列 交/直流电子负载

IT8600交/直流电子负载全系列功率范围可达14.4kVA，频率45Hz~450Hz可调。示波器显示功能，可显示电压和电流输入波形。具有浪涌电流，峰值，有效值及PF等参数量测模式，更可量测高达50次的电压谐波，分析待测物性能。内建标准LAN/USB通信接口，提供快速稳定的通信质量。可用于给不断电系统（UPS），逆变器，AC电源及相关交流电子元器件的测试，提供优异的解决方案。

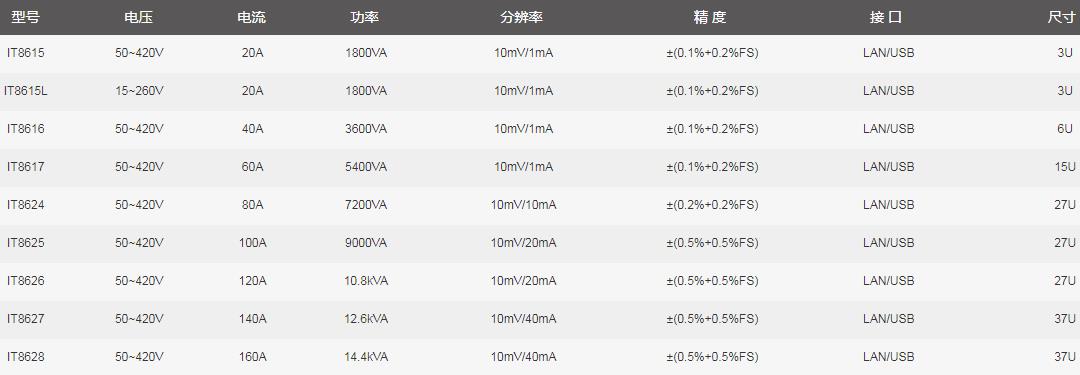

IT8600系列选型参数表

功能特色

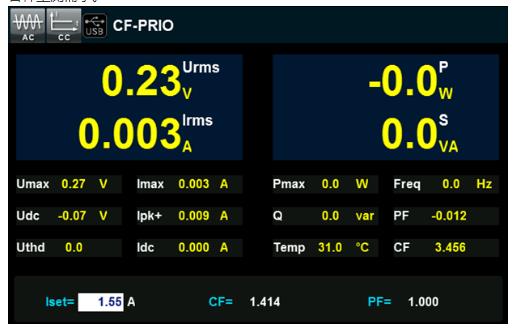

同时显示多项参数

IT8600为用户提供了7寸LCD显示屏幕，采用了人性化的图形显示界面，不但可以同时查看多项参数，还能选择波形，柱状图和列表等多种显示方式，开启全新的使用感受，充分考虑了工程师不同测试中的各种量测需求。

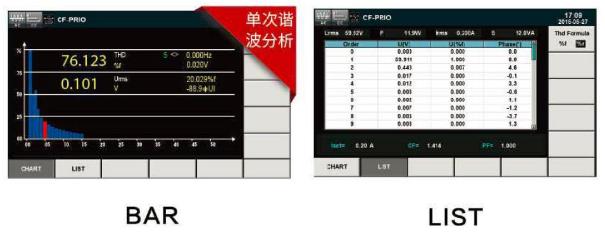

谐波量测分析功能

IT8600提供了功能强大的数据量测功能，除了可以测量常规的Vrms、Vpk、Vdc、Irms、Ipk、Idc、W、VA、VAR、CF、PF、Freq等参数外，更提供独特的电压谐波分析功能，以验证待测物（不间断电源UPS，发电机等）。对于电网的谐波干扰，具有高达50次电压谐波的分析功能，并且可以以不同形式显示各次谐波所占百分比的分析结果。

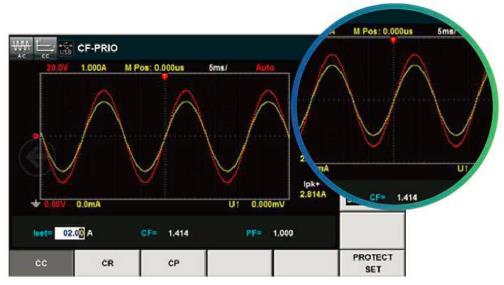

示波器波形显示功能

IT8600独特的示波器波形显示功能，可以选择显示或隐藏待测物的输入电压和电流波形，屏幕上只观察必要波形，更为直观。同时还可以通过人性化的截屏功能键，将当前屏幕图片截图并通过前置USB接口保存到外围设备存储盘中，方便对数据及波形进行二次分析。

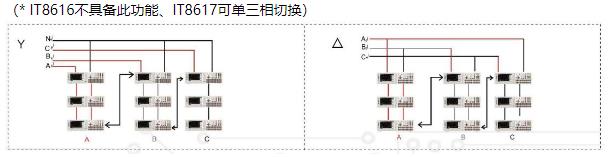

并联/三相控制

IT8600提供多台并联、三相与并联三相的功能，可以实现对于三相交流电源或者更大功率电源的测试应用。在三相并联应用中，用户可以根据实际需求实现Y型和Δ型的连接方式，进行自由灵活的搭配。IT8600还可以实现交流380V的输入，全球通用，满足多元的测试需求。

产品特点

频率范围：45~450HZ；

功率范围：0-14.4kVA；

电压范围：15~260Vrms、50~420Vrms；

电流范围：0-160Arms；

并联/三相控制 *1；

7寸LCD显示屏；

示波器波形显示功能，显示电压和电流波形；

高速 AD 采样，实时波形抓取；

可量测Vrms/Vpk/Vdc/Irms/Ipk/Idc/W/VA/VAR/CF/PF/FREQ；

可量测高达50次的THD（V）参数；

交流电子负载：CC /CR/CP模式；

直流电子负载：CC/CR/CP/CV模式 *2；

外部0-10V模拟量控制，电压，电流模拟量监控功能 *3；

OTP/OCP/OVP/UVP/OPP保护功能；

LAN/USB通信接口，外部U盘接口。

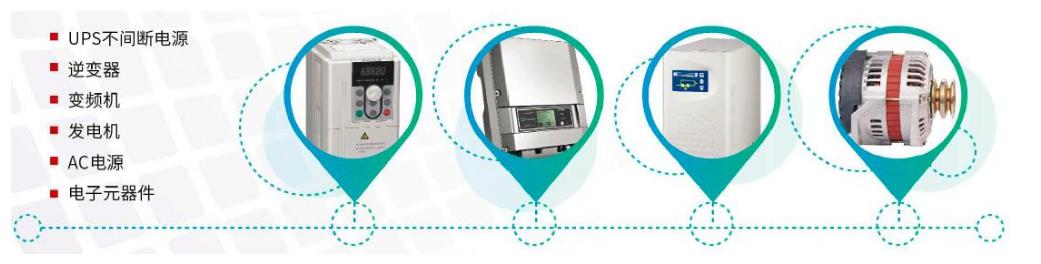

产品应用
