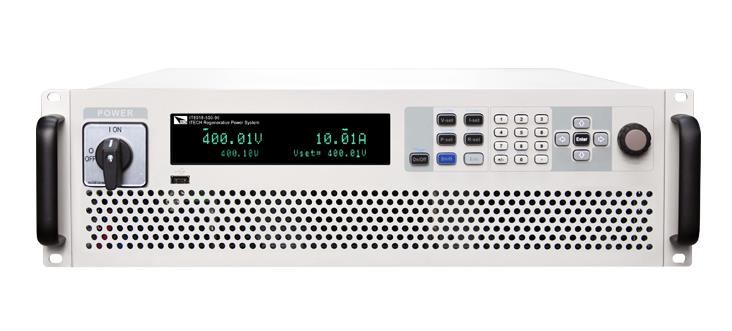

名称：IT8000系列 回馈式直流电子负载

IT8000系列是一款紧凑型大功率能量回馈式直流电子负载，既能模拟各种负载特性，又能将电能回馈电网，不但为用户节省了用电和散热成本，同时也符合节能环保的需求。采用模块化高功率密度设计，3U体积内可提供高达18kW的功率吸收，通过主从并联、主动均流，可将功率扩展至1.152MW，特别适用于大功率电源、蓄电池、光伏电池、电动汽车、储能系统等测试领域。

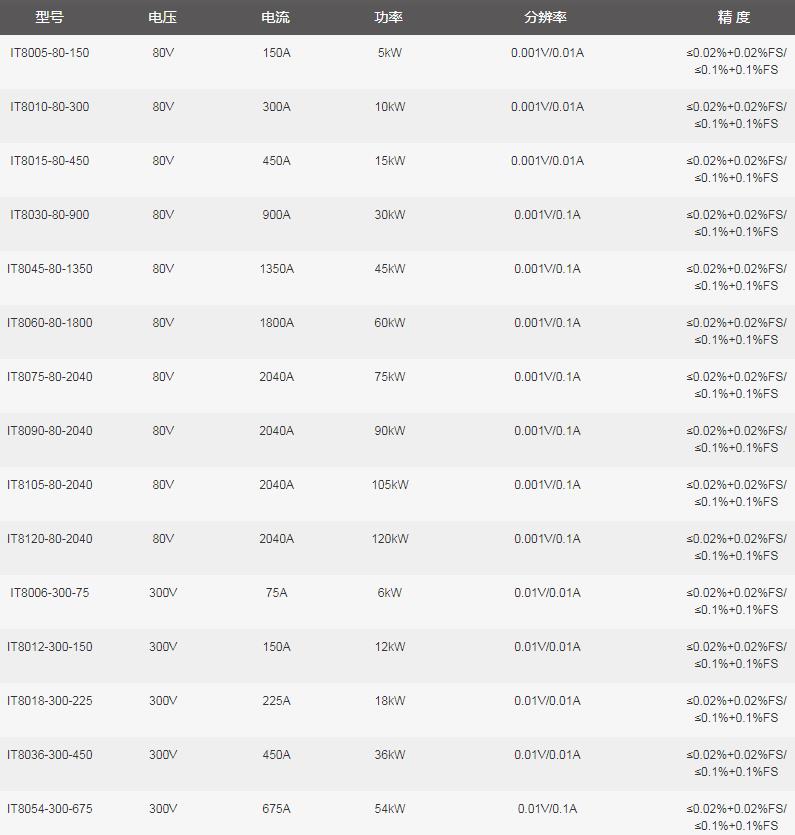

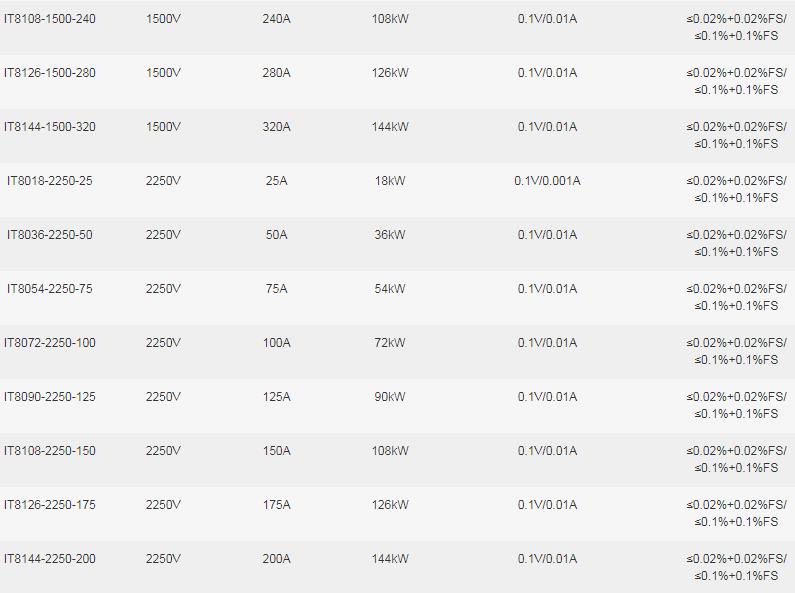

IT8000系列选型参数表

功能特色

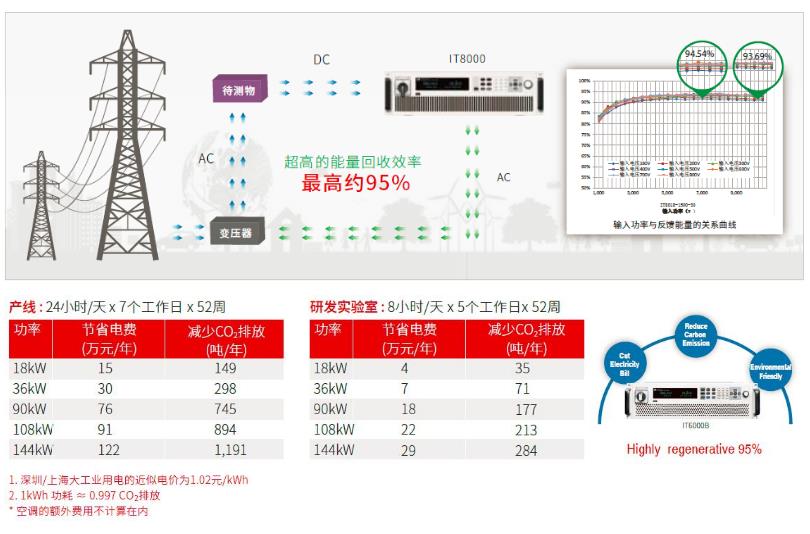

能量回收效率约95%

IT8000系列能量回馈式直流电子负载不同于能量消耗型的普通电子负载，其主要的特点是提供能量回收功能，可以回收电能然后厂内直接利用，而非以热能的形式消耗掉。其转换效率可约95%，不但大大降低了用户的用电成本，同时也避免使用空调或昂贵的制冷系统，减少噪音。

高功率密度

普通的能耗性电子负载不仅耗能耗电，本身的体积和重量也非常大。30kW的能耗型负载体积至少要24U，不但搬运困难，成本较高。IT8000系列能量回馈式直流电子负载采用高功率密度设计，3U体积内可提供高达18kW的功率吸收。同样的输出功率，体积减少了80%。

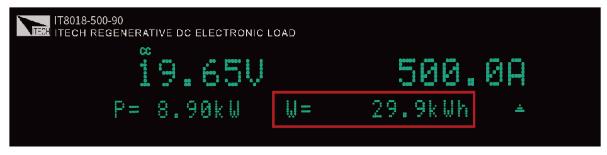

电量累积，节能效果一目了然

IT8000系列能量回馈式直流电子负载利用电力电子变换技术在完成测试功率实验的前提下，将被测电源的输出能量循环再生利用。通过内部高速电压、电流的采样，用户可以在仪器面板中直接查看当前的电能参数，包括每相的电压、频率和功率。还可以查看总功率、当前回馈总电量和历史回馈总电量，节能效果一目了然。断电重新开机后，IT8000系列可在上一次关机前的电量基础上继续累积。

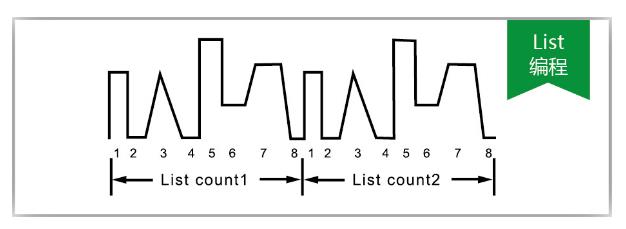

List功能

IT8000系列的List模式可以准确高速的完成复杂的任意电流变化模式，并且与内部或者外部信号同步，完成多准位带载的测试，帮客户大大的节约成本。通过编辑每一步的步值、脉宽和斜率，可以生成多种复杂序列，让用户完成各种带载波形的测试。并且在CC模式下，IT8000系列可设定上升、下降沿速度。

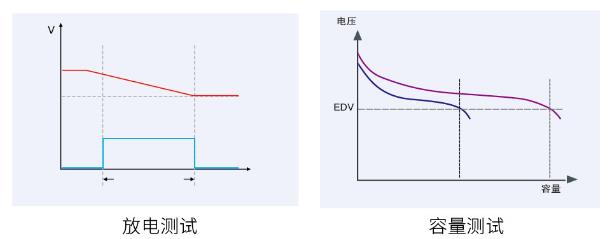

电池测试功能

IT8000系列可以使用恒流模式来进行电池放电测试，可自行设置放电截止条件：关断电压、关断容量及放电时间。当三者中任一种条件满足时，系统自动中断测试。在测试过程中可以观测电池的电压，放电时间和电池已放电容量，反映电池的可靠度及其剩余寿命。

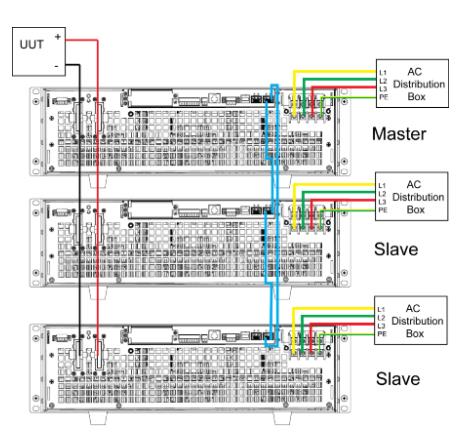

并机技术

IT8000全系列均采用ITECH并机技术；

并机后的性能参数与单机相同；

并机后系统不需要校准；

并机采用光纤传输，具有很强的抗干扰能力；

采用数字并机方案，光纤全隔离，有效保护设备及待测物。

多种保护功能

IT8000系列具有电网状态自动检测功能，遇到电网连线突然断开时会关闭产品，可以实现可靠并网功能、孤岛保护功能。IT8000系列还可以监控DC输入的电压和频率，具有过压保护（OVP）、过流保护（OCP）、过功率保护（OPP） 、过温度保护（OTP）。

产品特点

可将直流电量回馈至本地电网，回馈效率可达95%*1；

单机功率可达144kW，主从并联可扩展至1.152MW；

单机输入电压可达2250V；

单机输入电流可达2040A；

高功率密度，18kW仅3U高度；

内置函数发生器，支持任意波形发生；

支持LIST功能，并通过USB可导入LIST文件；

并网电量累计功能；

电池测试功能、自动测试功能，短路功能测试；

具有预充电功能，防止直流加载电流过冲品；

各种保护功能（支持OVP、OCP、OPP、OTP、Vsense 反接保护，掉电及输入欠压保护）；

标配USB/CAN/LAN/数字IO接口，以及选配GPIB/模拟量&RS232接口；

支持SCPI协议，LabVIEW。

产品应用
