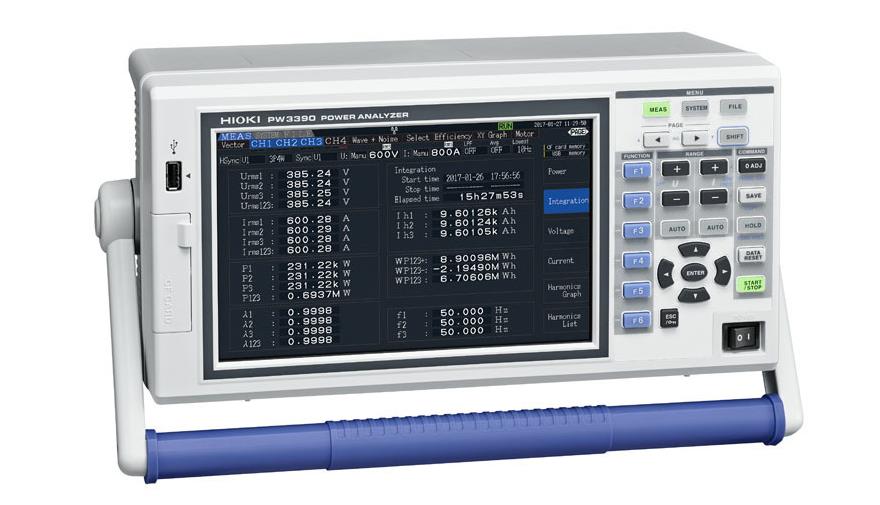

名称：PW3390功率分析仪

PW3390高功率分析仪,全新高功率分析仪,日本日置新产品PW3390超过上一代产品3390，实现了业界界别的功率基本±0.09%，可以进行高的功率分析。此外，测量频带扩大至200kHz，而且还新增了相位补偿功能。PW3390在节能/新能源相关的电气设备的开发、生产、维护管理等方面将作出巨大贡献。测量马达、变频器的功率转换效率的功率分析仪；实现高级别的功率基本精度±0.04%rdg.±0.05%f.s.；200kHz的测量频带，高频也很稳定的振幅和相位精度；实现机身小型/轻巧化，满足现场和研究室的高精度测量；50ms高精度高速运算过渡状态的功率，同时并行运算谐波分析、瞬态波形、干扰分析和效率损耗等其他所有项目；多个系统的同时测量中可最多采集8台同步的数据；使用钳形电流传感器进行简单的功率测量；适用于新燃油效率标准WLTP的电流、功率平衡测量(适用范围扩大至 -10°C ー 40°C，WLTP中追加了 -7°C低温试验亦可使用)。

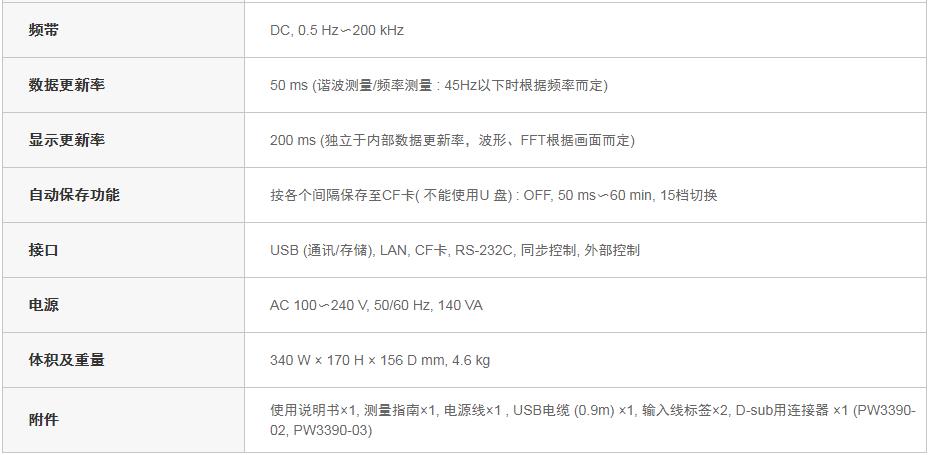

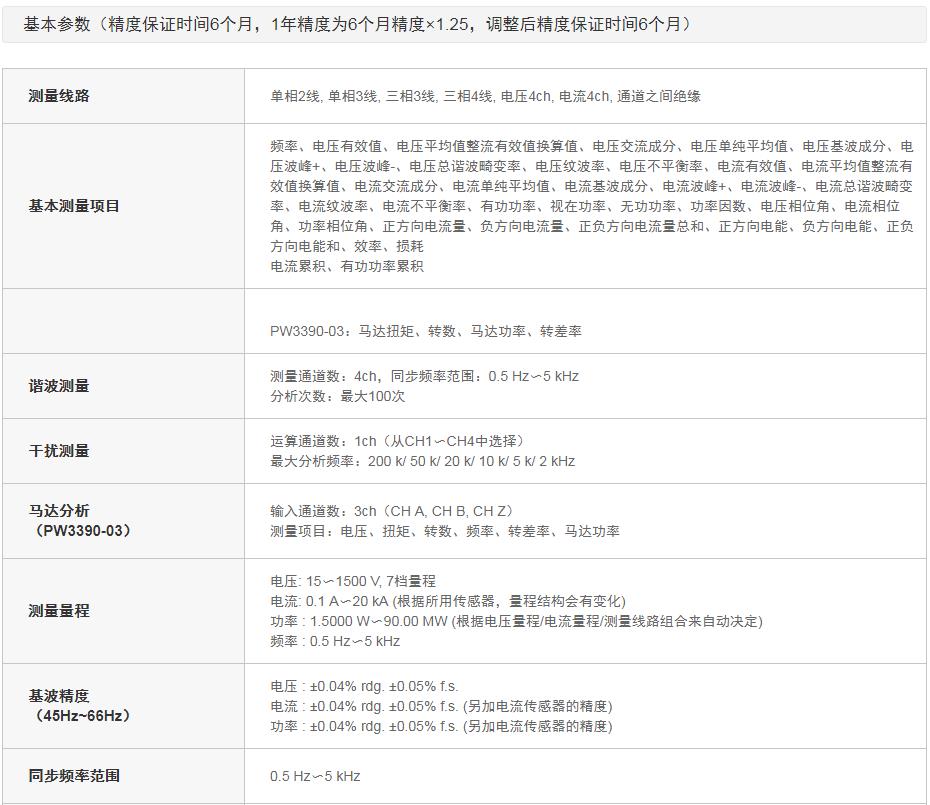

PW3390规格表

功能特色

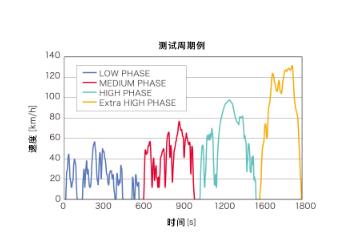

新燃油效率标准WLTP模式的性能评估试验

按照进行WLTP标准燃油效率测量时，要求准确测量系统中各处电池的充放电的电流累积和功率累积情况。高精度钳形电流传感器和PW3390卓越的DC精度，以及间隔50ms的电流累积和功率累积功能有效的进行车辆的燃油效率性能的评估。

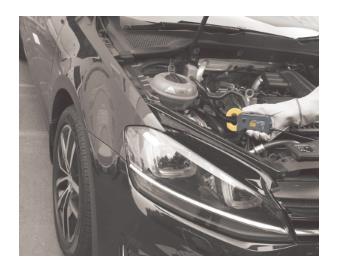

严酷温度环境下的高精度测量

即使在恒温室、温度变化大的发动机室等恶劣温度环境下、也能进行高精度测量。 并配有具有优异的温度特性和宽广的使用温度范围、高精度闭口型和高精度钳型电流传感器。PW3390主机可适用于-10℃-40℃的温度环境。便携性强、在各种温度环境都能使用。

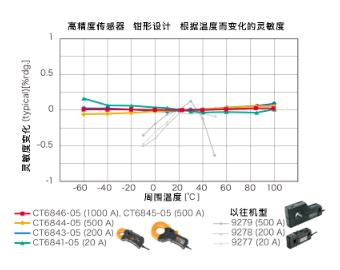

适用于进行车辆测量的电流传感器

钳形设计的高精度传感器无需切断电线即可快速接线。使用温度范围-40℃～85℃。具备优良的温度特性，基本在车辆的引擎箱中也能实现高精度测量。

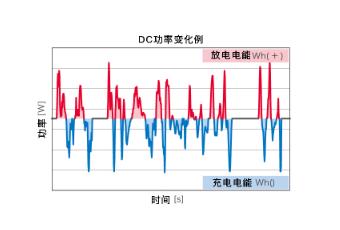

不同极性的电流、功率累积功能

DC的累积测量是以每500kS/s的采样率分极性进行充电功率和放电功率的累积，并分别测量累积时的正方向电能、负方向电能、和正负方向电能之和。即便是电池快速反复进行充放电时，也能准确的测量充电量和放电量的情况。

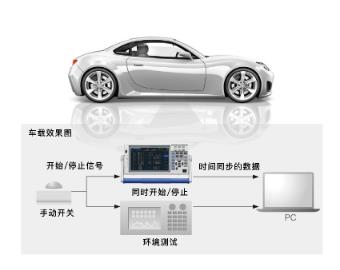

通过外部控制和周围设备联动

使用外部控制端扣，可以控制累积的开始/停止和画面拷贝等操作。进行实车的性能评估时，也能很轻松的通过手动开关控制，或和其他设备进行时间连接。
