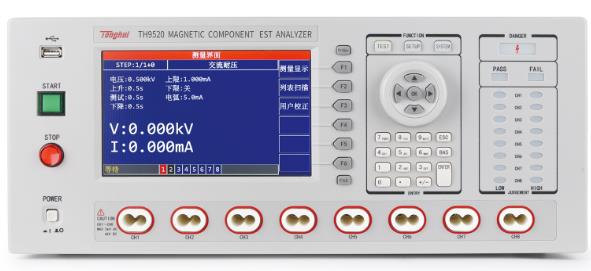

名称：TH9520集成化磁性元件分析仪

品牌：同恵/Tonghui

型号：TH9520

是否进口：否

产品详情

TH9520/A综合分析系统在单机内实现交流耐压、直流耐压、绝缘电阻、匝间绝缘测试、直流低电阻、电感量(TH9520A选配)测试六大功能。针对线圈类元器件需要的测试项目如安规耐压、匝间绝缘、绕线电阻值、线圈电感量(TH9520A选配)，以前需要四台不同仪器分别进行测试，现在在单机内即可实现。凭借同惠电子丰富的元器件分析技术，TH9520/A带来的不仅仅是四台普通仪器的简单叠加：500VA/200VA功率AC设计，5kV AC/6kV DC输出高压，绝缘电阻电压提高至5kV(TH9520)，匝间绝缘测试电压提高至6kV(TH9520)，新型高压测试夹具实现四端直流低电阻和测试频率最高至100kHz的电感量测试，新技术的实现给您的产品带来更好的品质保证。单机配备八通道扫描接口，每个通道可设置为高端、低端、关闭三种状态，可实现最多八组器件的测试，满足用户的应用需求。TH9520/A简捷易用的操作界面，醒目的分选结果指示，完善的高压保护，丰富的接口功能，方便的的数据传输和数据保存功能，将简化您的测试流程，极大的提高产品测试效率。

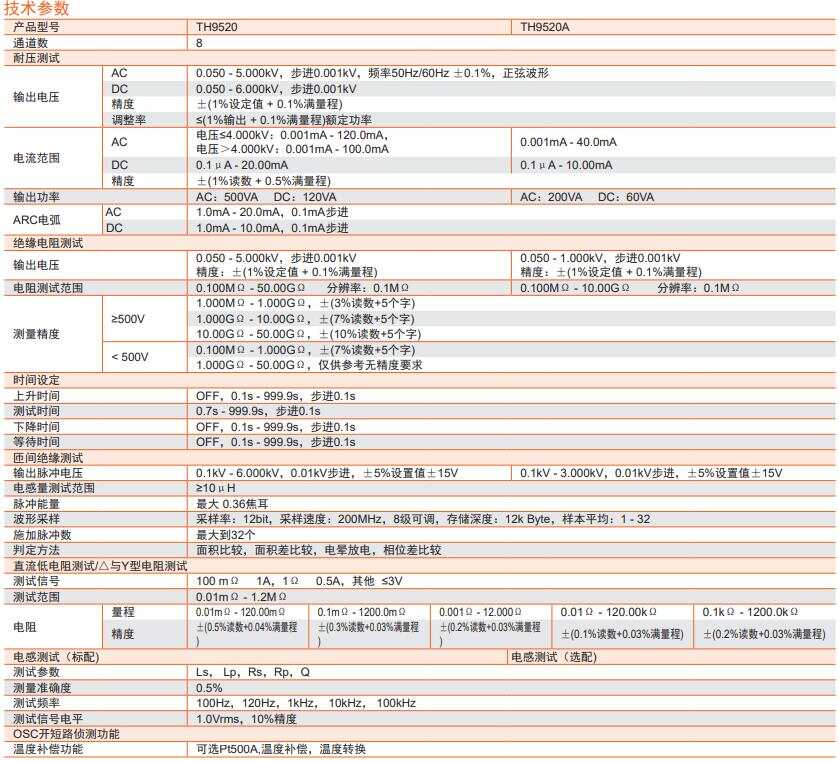

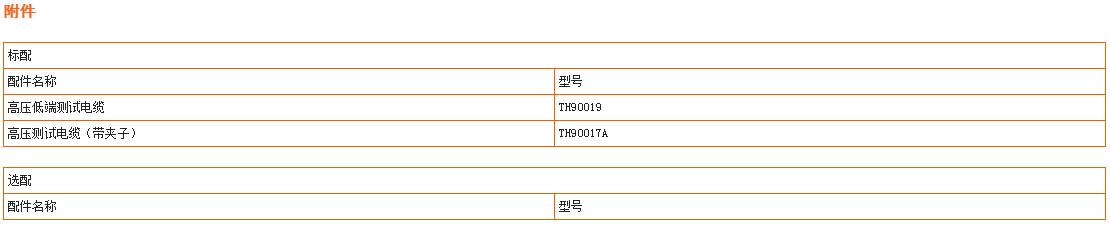

技术参数及配件

功能特点

500VA/200VA(TH9520A)数字化大功率耐压测试

与模拟安规测试原理相比数字化耐压测试输出高压不受市电影响，电压品质大为提高，同时可以数字显示实时的测试电压，达到更精准的测量与显示。而且输出电压采用自适应反馈控制，使得输出负载的变化不会造成输出电压的变化。

触电保护功能

当操作人员与高压输出端接触时，仪器会监测流经人体的电流是否过高，若判定为触电，仪器会立即切断输出，保障用户的安全。

开短路侦测功能（OSC）

在耐压测试过程中由于被测件与测试线接触不良、测试线损坏等，会发生开路现象，导致不良品误判为良品；被测件损坏或者被测端间距太小导致测试线短路现象。

使用OCS功能，TH9520/A可预先侦知测试端开短路情况，减少产线接触不良的问题发生,保护治具设备，节省测试成本。

电弧侦测功能（ARC）

耐压不良是指在耐压测试中有电气闪络或绝缘破坏发生。现在耐压绝缘测试已经成为各类电器设备和绝缘材料安全测试的标准配备。但是,仅仅考虑到绝缘失效并不能完全解决产品安全问题,另一类现象,电弧放电ARC在耐压测试中越来越得到重视,放电与绝缘能力之间具有极高的相关性，所以ARC侦测是控制产品质量的关键。以下两种情况会出现电弧放电现象：

1.当材料承受较高电压，电场强度大于气体的电离能时，会让材料表面气体发生瞬时电离现象，此时会在材料表面形成打火并对材料形成温升现象。长期的打火和温升可能会造成材料的质变，进而导致绝缘劣化，使得电压耐受程度下降，最终发生绝缘失效。

2.被测件检测点间距过小时,在被测件两端施加较高电压，检测点两端空间里的空气会被电离，形成打火现象，也就是拉弧现象。拉弧现象产生高频的瞬时放电，在测试过程中产生了一个高频电流信号如图D，电弧侦测（ARC）功能是用高频电量量测的方式侦测，判断出材料绝缘性能是否有不良。

线圈脉冲测试功能

本测试仪可有效地、非损坏性地对线圈绕组进行高压脉冲测试以测试其电气性能。其原理是对被测线圈绕组和标准线圈绕组施加相同的脉冲电压，比较两者的瞬态波形，以判断被测试绕组件的优劣。瞬态波形也就是线圈内发生的衰减振荡波形，它可同时判断该绕组的电感、品质因素Q值、绕组的圈数差、匝间层间短路，更具体地说，在有导磁材料的情况下，还可判断其材质的差别等；高压脉冲下电晕放电的发生还可以对绕组层间或多个绕组间绝缘不良进行判定。
