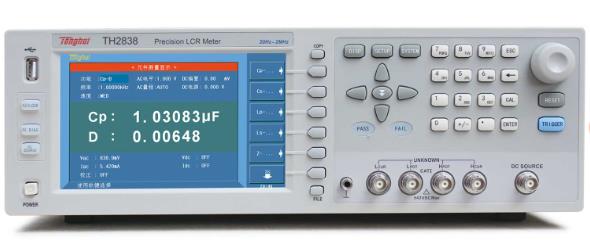

名称：TH2838系列精密LCR数字电桥

TH2838系列是采用当前国际先进的自动平衡电桥原理研制成功的新一代阻抗测试仪器，其0.05%的基本精度、最快达5.6ms的测试速度、20Hz-2MHz的频率范围及高达1GΩ的阻抗测试范围可以满足元件与材料的测量要求，特别有利于低损耗(D)电容器和高品质因数(Q)电感器的测量。四端对的端口配置方式可有效消除测试线电磁耦合的影响，将低阻抗测试能力的下限比常规五端配置的仪器向下扩展了十倍。

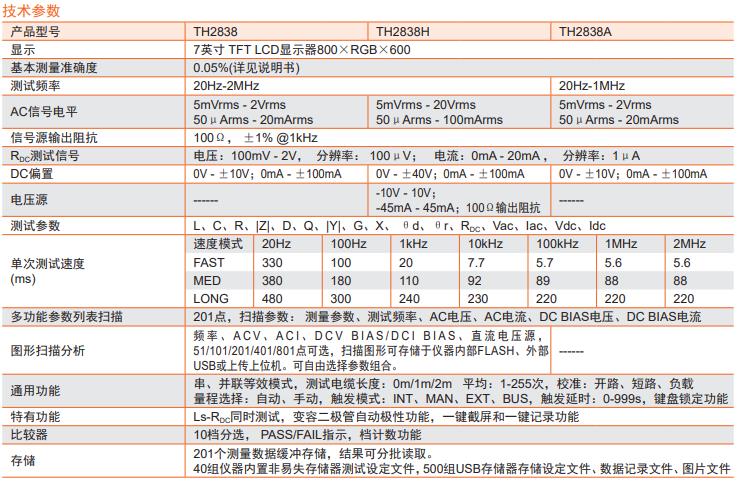

技术参数及配件

功能特点

高精度

自动平衡电桥与普通LCR电桥相比，它能在更宽的频率范围内保证更高的频率精度！下图以同惠电桥为例，对比了自动平衡电桥与普通电桥在0-10MHz频率范围内的精度差别。目前同惠的自动平衡电桥有TH2839系列、TH2838系列和TH2828系列。

高稳定性和高一致性

高速度

功能与界面

材料介电常数测试

TH2838系列配合专用材料测试夹具TH26077以及上位机软件可方便、精确的测量材料在不同频率下的介电常数。

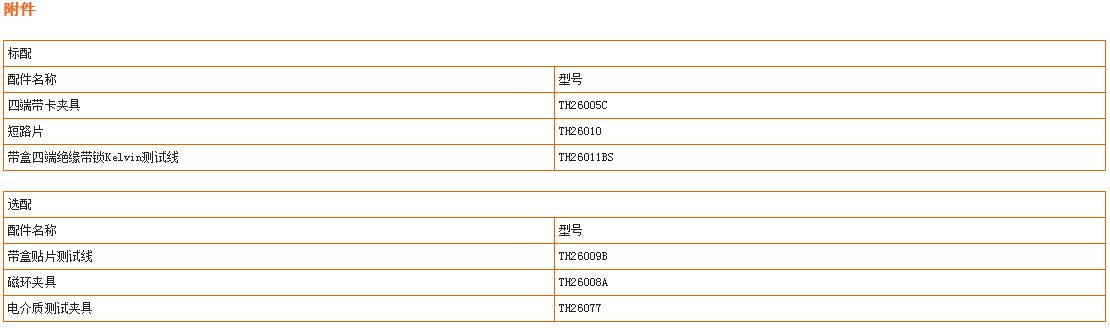

选配附件

上位机软件

1.通用上位机软件

测试方式：

文件保存：

硬件连接方式：RS232C、USB、GPIB、LAN

数据图像保存格式：TXT、XLS、MDB、CSV、BMP、JPG、PNG

其它功能：自动记录、设置文件保存、用户管理等

2.压电陶瓷上位机软件

分析设置：

分析结果：

3.阻抗分析软件（等效电路分析软件）

现实生活中不同类型的器件可以被等效成简单的3-4个器件组成的电路模型。阻抗分析仪上位机提供了7种基本的电路模型用于等效这些器件。本软件还提供了自动匹配功能，即如果被测件为黑盒时，本软件自动匹配与之最符合的模型并行参数的计算。您可以通过仿真的等效电路参数值的阻抗拟合曲线与实际测量的阻抗曲线进行对比，还可以通过您输入的参数按照您选择的模型进行拟合。此功能等效的电路模型可以直接输出成TXT文档方便用户保存使用。

无源元件：电容器、电感器、磁芯、电阻器、压电器件、变压器、芯片 组件和网络元件等的阻抗参数评估和性能分析；

其它元件：印制电路板、继电器、开关、电缆、电池等的阻抗评估；

磁性材料：铁氧体、非晶体和其它磁性材料的导磁率和损耗角评估；

液晶材料：液晶单元的介电常数、弹性常数等C-V特性。
