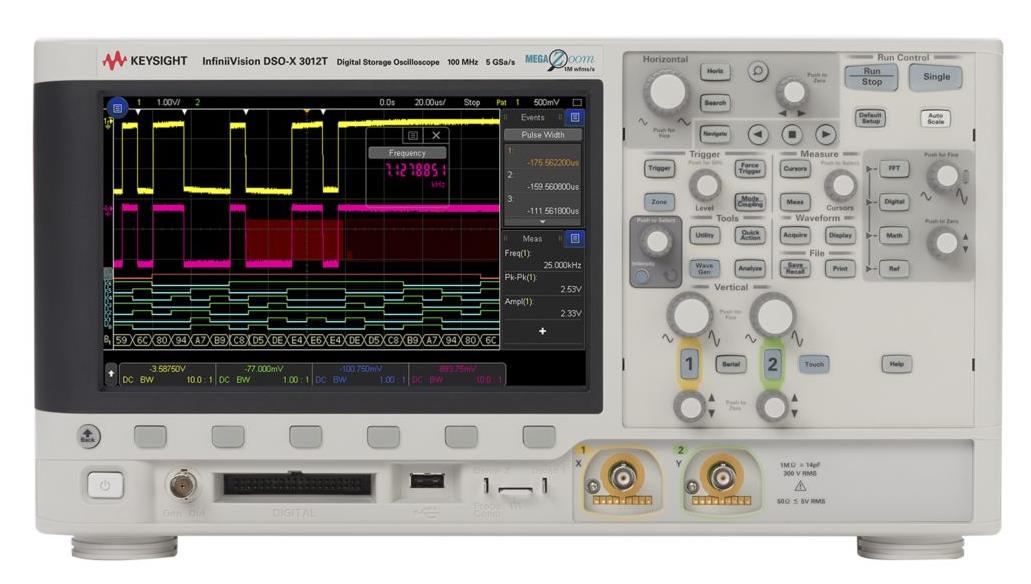

是德KEYSIGHT InfiniiVision示波器 DSOX3000T系列示波器简洁的触控操作、揭示偶发异常、轻松解决问题——让您的测量变得更加简单 是德InfiniiVision示波器 3000T X 系列使用电容触摸屏技术提高生产率8.5 英寸电容触摸屏支持手势操作四个屏幕注释和触摸界面可以让您轻松完成文档记录可重新配置的侧边栏支持全面定制。

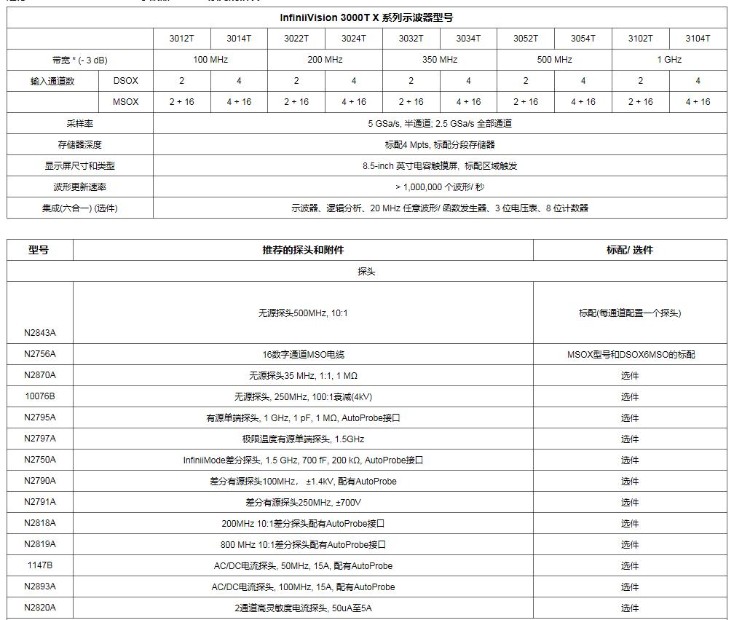

DSOX3000T系选型参数表

波形刷新率

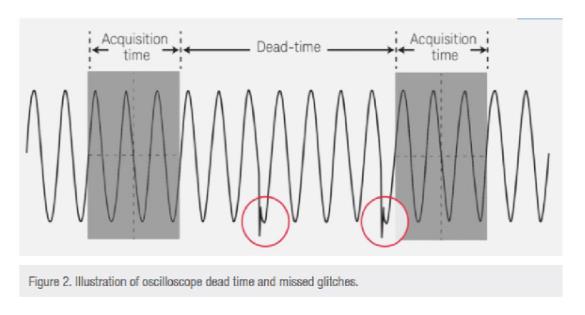

说世界上最快的波形更新速度时，并不是在夸大。业界领先的每秒1,000,000波形(wfms/s)的3000T x系列的更新速度远远超过了Tektronix 3系列的更新速度。在FastAcq模式下，3系列可以达到280,000 wfms/s，但重要的是，FastAcq模式限制了示波器的其他关键功能。在正常采集模式下，该3系列可以达到约50,000 wfms/s。这比InfiniiVision 3000T x系列慢20倍。波形更新速率规格说明了示波器每秒采集的次数。波形更新速率越大，每秒的捕获次数越多，dead time越短。那么你就越有可能捕捉到难以捉摸的信息。Keysight 3000T x系列示波器的速度比Tektronix示波器快20倍，这就意味着捕获错误的可能性是Tektronix示波器的20倍。

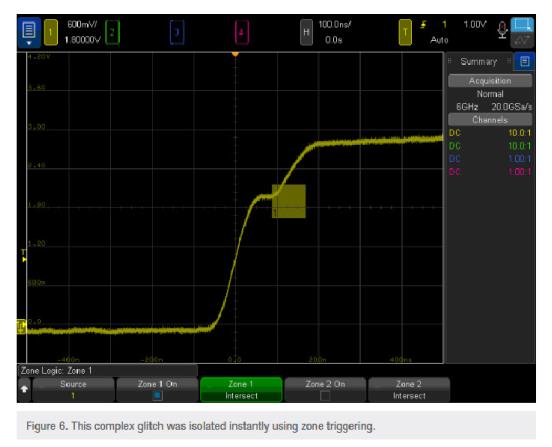

区域触发

更快的波形刷新速度可以捕获很少的事件，那么下一步就是隔离它们。由于需要多步处理和必要的计算或猜测工作，因此处理这种罕见的事件通常会很麻烦。InfiniiVision 3000T x系列可以通过简单地挥挥手指创建一个区域来隔离信号事件。从这里开始，你唯一要做的选择就是你是否想要信号与那个区域相交，这些复杂事件就这样被触发了。此外，你还可以使用区域触发功能来隔离串行总线的部分。例如，如果你看到大量的CAN总线产生错误，可以通过在其上绘制一个框来轻松地隔离它。

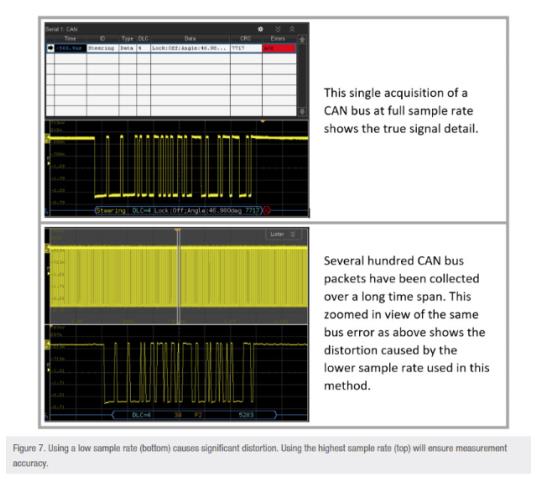

分段存储

当捕获脉冲或分组信息(如串行总线)时，在许多情况下，必须捕获数百次这些数据包。在大多数示波器上，包括Tektronix 3系列，唯一的方法是缩小你的信号(增加你的时间基数)。然而，问题是这恰好降低了你的采样率。如此，当你试图分析每个数据包时，你得到的捕获都是扭曲的而且毫无用处。

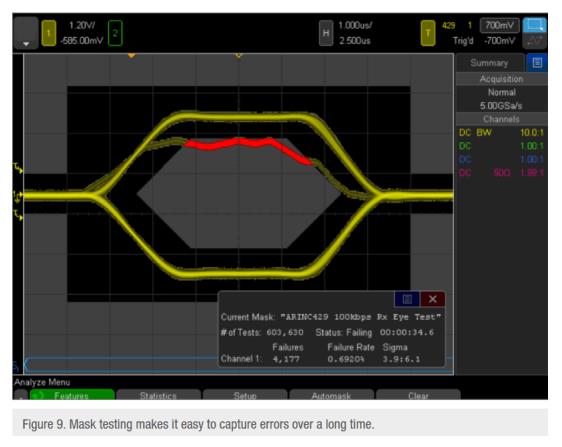

模板极限测试

模板（掩码）极限测试在验证测试中非常有用，无论是在研发还是制造中。掩码测试功能非常简单地围绕信号创建掩码。如果信号中有错误，则会违反掩码，并使用红色标记错误和通过/失败统计数据，如图所示。这是执行通过/失败测试并确定信号在很长一段时间内是否经历错误的最有效方法。

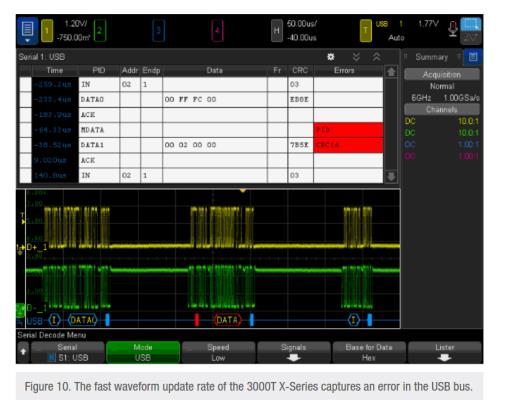

基于硬件的串行解码

Keysight的InfiniiVision系列仪器是目前唯一使用基于硬件串行解码的示波器。所有其他示波器供应商都使用软件后处理技术来解码串行数据包/帧，使用这些软件技术，波形和解码刷新速度非常慢，有时会慢到每秒刷新几次。当你必须同时分析多个串行总线时，情况只会变得更糟。需要注意的是:快速的波形刷新速度增加了捕获不频繁串行通信的概率。

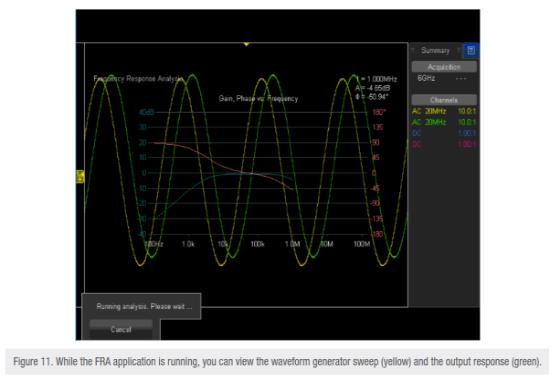

频率响应分析

如果你使用的是任何类型的放大器、滤波器或电源，你必须分析设备将如何响应各种输入频率。在许多情况下，你可能会发现某个输入频率导致设备故障。Keysight-exclusive频率响应分析能力(FRA)能够得到开关电源环路响应的伯德图 。这使你能够查看输入信号与输出信号的增益和相位。

产品特点

100 MHz 至 1 GHz，DSO 和 MSO 型号；

8.5 英寸电容触摸屏让操作和归档变得更加简单，可以加速您的测试；

*的区域触控触发技术支持您在几秒钟内轻松隔离信号；

高达 1,000,000 波形/秒的更新速率可以让您查看非常详细的信号细节；

内置 WaveGen 20 MHz ARB、3 位电压表、8 位频率计数器和累加器选件帮助您快速进行信号调制和表征；

硬件串行分析选件可以让您更迅速地完成串行总线解码；

仪器可以全面升级，保护您的投资。
