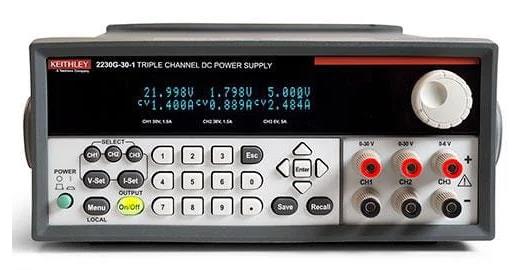

名称：多输出直流电源/Keithley 2220/2230/2231

2220 和 2230 系列多通道可编程直流电源，非常适合测试需要多个电源的各种设备、电路板、模块和产品，经济实惠。2200 系列电源提供两条通道，每条通道可以输出高达 30V 的电压和高达 1.5A 的电流。2230 系列电源包括两条 30V/1.5A 通道，还包括一条 6V 通道，可输出高达 5A 的电流为数字电路供电。2231A-30-3 型的两条通道分别在电流为 3A 时可以提供高达 30V 的电压；第三条通道在电流为 3A 时可以提供高达 5V 的电压。

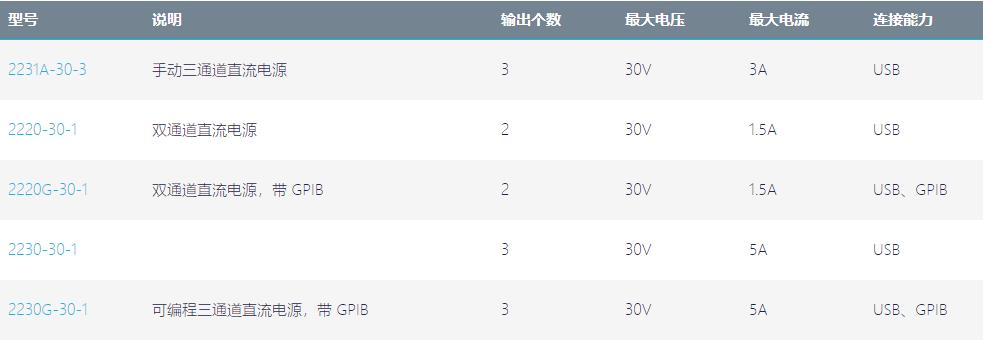

2220 和 2230 系列选型参数表

功能特色

高质量直流电源

2231A-30-3型电源基于线性化设计，每个输出的噪声低于5mVp-p。其电压和 电流基本测量准确度分别是0.06%和0.2%。负载电压和负载电流回读结果提供同样 级别的精度，因此您可以确信为待测器件(DUT)提供了高精度、低噪声电压和电流。

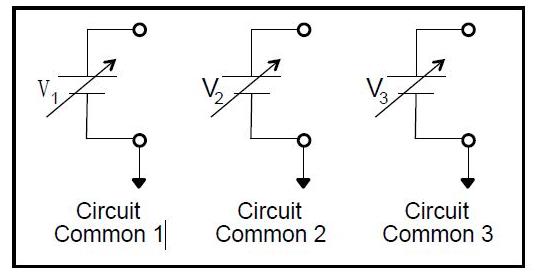

所有输出都彼此隔离，且接地隔离

每个输出都可以为不同接地基准的电路供电。每个输出的低连接都不与其他输 出相连。这意味着，一个电源可以测试3个不同接地基准上的3个**电路，或者为 变压器电路或光隔离电路供电。此外，所有输出都参考接地，因此2231A-30-3型 电源可以为浮动电路和接地电路供电。

2231A-30-3型电源具有3个完全**可编程输出， 它们彼此电气隔离。这允许它们为不同接地基准的 电路（如光隔离电路）供电。

为双极电路供电

由于2231A-30-3型电源输出是 隔离的，因此，通过将一个输出地 **连接至双极电路的公共参考点， 可将该输出转化为负源。第二个输 出的低端可与同一公共基准点相连。 其结果是，一个正输出和一个负输 出。如果在这个配置中使用两个30V 通道，那么利用2231A-30-3型电源 的**功能，可以同时改变两个输 出。这允许在同一时间改变两个通 道，并使其输出保持在同一量级。

提供60V或6A电源

当应用需要输出超过30V或3A的电源时，将两个30V通道进行组合，就可以使 输出翻倍。将两个输出进行串联，可以提供60V电源；将两个输出进行并联，可以 提供6A电流。为了方便读数，避免混淆，2231A-30-3型电源显示屏将显示所有输出， 包括电压或电流。此外，电源还可以控制输出，以提供所需的电压或电流。无需对 每个通道进行**设置；电源将为您管理通道，因此，实现通道组合并不复杂。

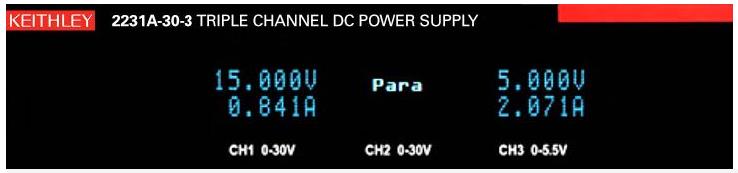

对两个30V通道进行串联或并联，可以使输出电源翻倍，达到60V，或者使输出电流翻倍，达到6A。 2231A-30-3型电源具有串联和并联模式，可以管理通道，并显示所有输出。这个显示屏给出电源的 并联模式，包括输出电源和并联通道的整个电流。

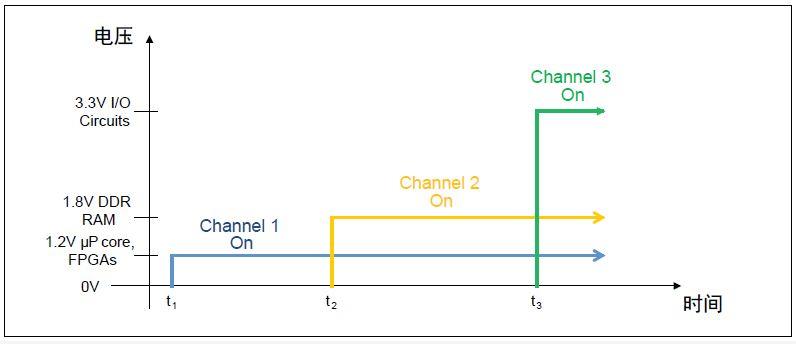

测试、监视和保护电路更容易

旋转按钮或通过键盘准确地输入输出数值，可以调节输出，设置分辨率为10mV 或1mA。可以同时查看所有通道的电压和电流读数；2231A-30-3型电源显示屏同时显示 来自所有3个输出的读数。通过每个输出的过压保护设置，来保护待测器件（DUT）。设置定时器，在编程时间之后就关闭输出，避免在研电路上多余的应力。对于经常使用的测试，可以通过存储和调用仪器设置的办法，迅速开始测试。您可以存储30个测试设置。

对电源进行控制，将数据上载至计算机

利用2231A-001型电源的USB适配器，可以通过计算机的USB接口，对2231A -30-3型进行控制，然后传输来自输出的读数，与其他测试数据一起，对待测器件 （DUT）性能进行更深入的分析。2231A-001 USB适配器为电源使用提供所需的 灵活性，可以手动或自动控制。

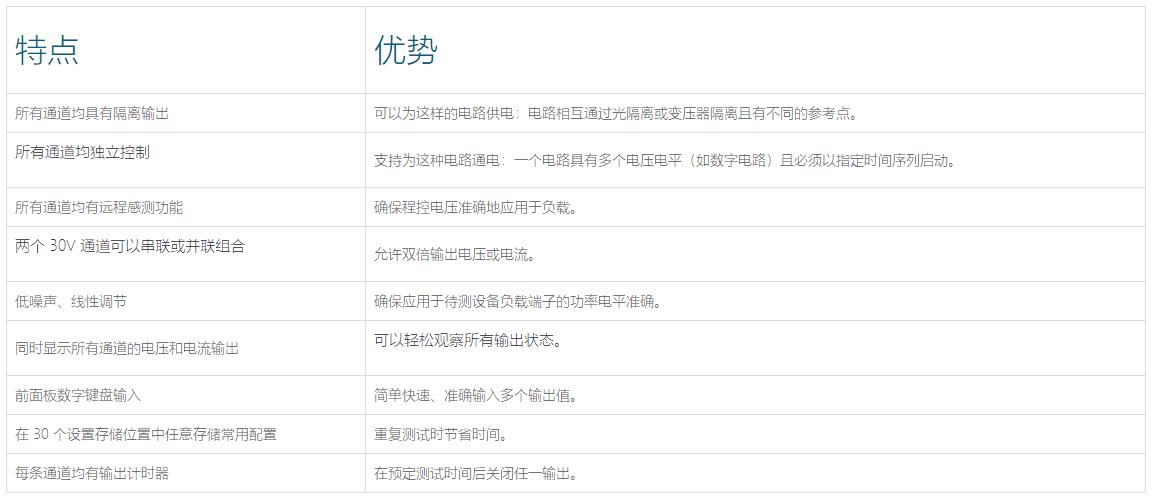

产品优势及特点

广泛应用

工科和理科学生实验室；

服务工作；

电子设计。
